モジュール (1×2~1×8)

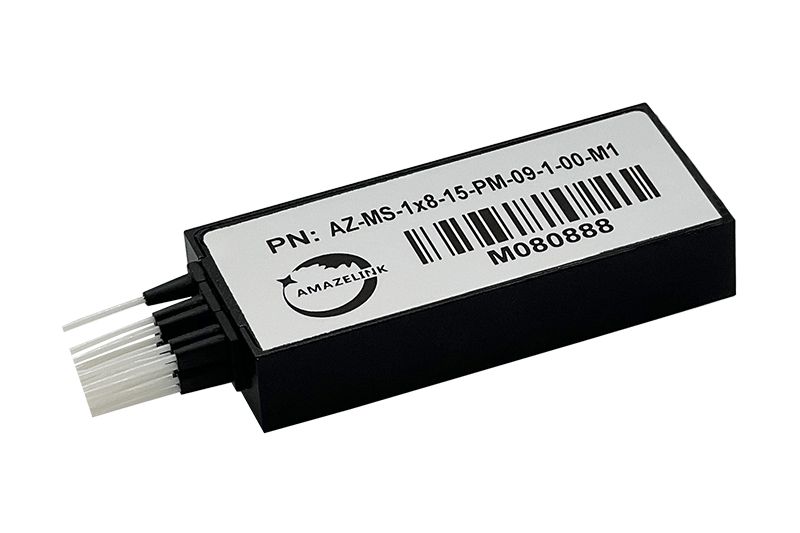

MEMS 1xN光スイッチモジュール(1×2 ~1×8) は、光ファイバ通信や計測システムで使用されるノンラッチ光スイッチです。この偏波保持(PM)光スイッチは1つの入力光とN個の出力光のポート選択を可能にします。このPM光スイッチモジュールは、MEMSミラーの回転による光路制御とスイッチングを実現し、同時に光信号の偏光状態を維持します。
MEMS光スイッチの専門メーカーとして、AmazelinkはTelcordia (テルコーディア)規格GR-1073-COREと、RoHSに準拠した幅広い光スイッチを提供し、お客様のご要望に柔軟にお応えしています。
- コンパクトサイズ、取り付けやすい
- 高い信頼性と耐久性
- 高速スイッチング
- Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠
- 光通信
- ファイバーセンシング
- リモートファイバー監視(OTDR または OCM を使用)
- 光ネットワークにおける光ルーティング
- 測定リソースの共有
- 光ネットワークの保護と修復
パラメータ | 単位 | 詳細 | |
波長 | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
テスト波長 | nm | 1310 / 1550 / 1625 または1650 | |
挿入損失 | 1 x 2 | dB | ≤ 1.0, 標準 0.8 |
1 x 4 | ≤ 1.2, 標準 0.9 | ||
1 x 8 | ≤ 1.4, 標準 1.1 | ||
1 x 16 | ≤ 2.4, 標準 1.9 | ||
1 x 24 / 32 | ≤ 2.6, 標準 2.0 | ||
1 x 48 / 64 | ≤ 2.8, 標準 2.2 | ||
反射減衰量 | dB | ≥ 30 | |
再現性 | dB | ≤ 0.1 | |
クロストーク | dB | ≥ 30 | |
PDL | 2 ≤ N ≤ 8 | dB | ≤ 0.2 |
8 < N ≤ 64 | ≤ 0.4 | ||
WDL | 2 ≤ N ≤ 8 | dB | ≤ 0.3 |
8 < N ≤ 64 | ≤ 0.6 | ||
TDL | 2 ≤ N ≤ 8 | dB | ≤ 0.3 |
8 < N ≤ 64 | ≤ 0.6 | ||
消光比 | N ≤ 4 | dB | ≥ 18 |
4 < N ≤ 8 | ≥ 16 | ||
8 < N ≤ 64 | ≥ 15 | ||
スイッチ時間 | 2 ≤ N ≤ 8 | ms | ≤ 5 |
8 < N ≤ 64 | ≤ 10 | ||
耐久性 | サイクル | ≥ 1 x 109 | |
最大光パワー | mW | ≤ 500 | |
ラッチングタイプ | ノンラッチ |
