MEMS 1xN光スイッチ | モジュール光スイッチ

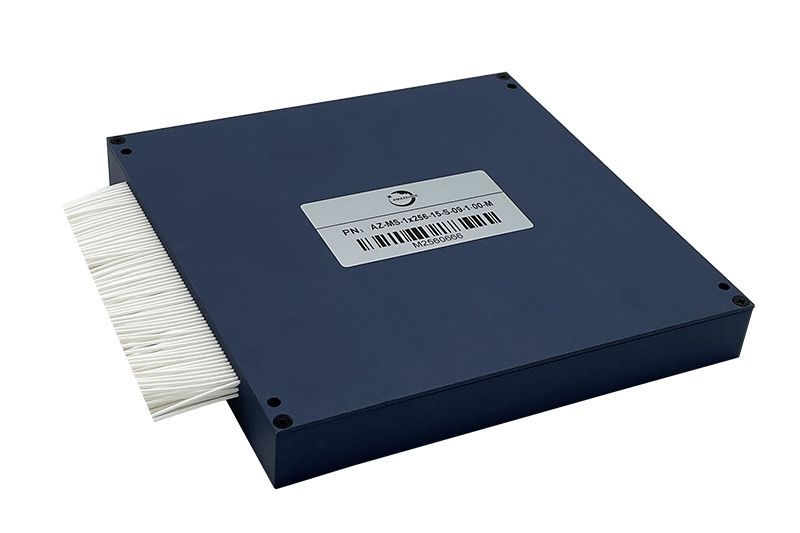

MEMS 1xN光スイッチシングルモード

モジュール(1×256)

送信

この光スイッチはモジュラー設計のMEMSベースの1xNシングルモード光スイッチです。1×256のポート構成で提供されます。MEMS（Micro-Electro-Mechanical System）技術に基づき、この光スイッチは、1本の入力ファイバーと最大256本の出力ファイバーに自動接続することができます。MEMSミラーの回転により、希望する出力ファイバーに光を導き、光信号のシームレスな伝送、リダイレクション、ブロッキングを可能にし、最新の光ファイバーネットワークに不可欠なデバイスとなっている。

スイッチは双方向で、逆方向にもNx1セレクタースイッチとして使用できますこのMEMS 1xNシングルモード光スイッチは双方向スイッチで、逆方向にもNx1セレクタースイッチとして使用できます。そのため、光ファイバー通信やファイバーセンシングなど幅広い用途に使用されています。Amazelink社は、MEMS光スイッチのスペシャリストで、RoHSに準拠し、Telcordia GR-1073-COREの規格に準拠した様々な光スイッチを提供しております。

特徴

小型

高い信頼性と耐久性

高速スイッチング

Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠

用途

光通信

ファイバーセンシング

リモートファイバー監視（OTDR または OCM を使用）

光ネットワークにおける光ルーティング

測定リソースの共有

光ネットワークの保護と修復

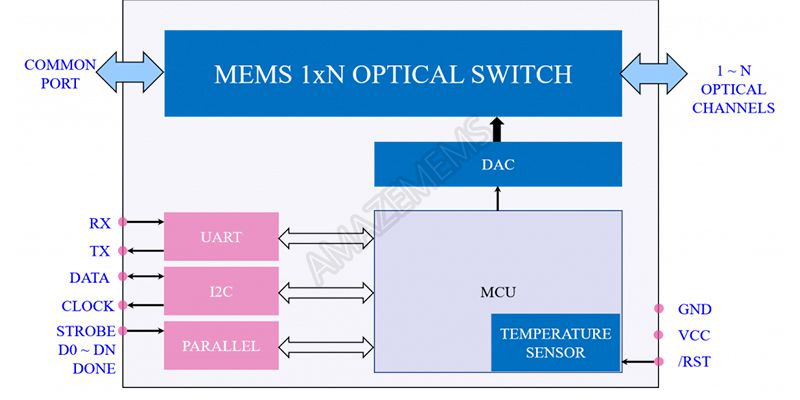

概略図

光学仕様

パラメータ		単位	詳細
波長		nm	13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650
テスト波長		nm	1310 / 1550 / 1625 or 1650
挿入損失	1 x 2	dB	≤ 0.6, 標準 0.5
	1 x 4 / 8		≤ 0.8, 標準 0.6
	1 x 12 / 16		≤ 1.0, 標準 0.9
	1 x 24 / 32		≤ 1.3, 標準 1.1
	1 x 48 / 64		≤ 1.5, 標準 1.2
	1 x 96 / 128		≤ 2.0, 標準 1.6
	1 x 256 / 512		≤ 2.3, 標準 1.8
	1 x 1024		≤ 2.5, 標準 2.1
	1 x 2048		≤ 2.8, 標準 2.3
反射減衰量		dB	≥ 45
再現性		dB	≤ 0.1
クロストーク		dB	≥ 40
PDL	2 < N ≤ 64	dB	≤ 0.2
PDL	64 < N ≤ 2048	dB	≤ 0.4
WDL	2 < N ≤ 64	dB	≤ 0.3
WDL	64 < N ≤ 2048	dB	≤ 0.6
TDL	2 ≤ N ≤ 16	dB	≤ 0.3
	16 < N ≤ 64		≤ 0.4
	64 < N ≤ 1024		≤ 0.7
	1024 < N ≤ 2048		≤ 0.8
スイッチ時間	2 ≤ N ≤ 16	ms	≤ 5
	16 < N ≤ 64		≤ 10
	64 < N ≤ 1024		≤ 15
	1024 < N ≤ 2048		≤ 20
