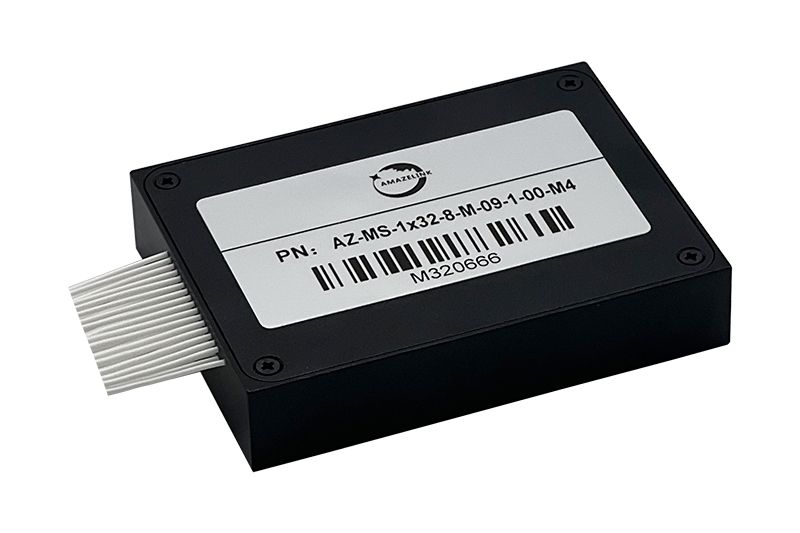

モジュール (1×2~1×32)

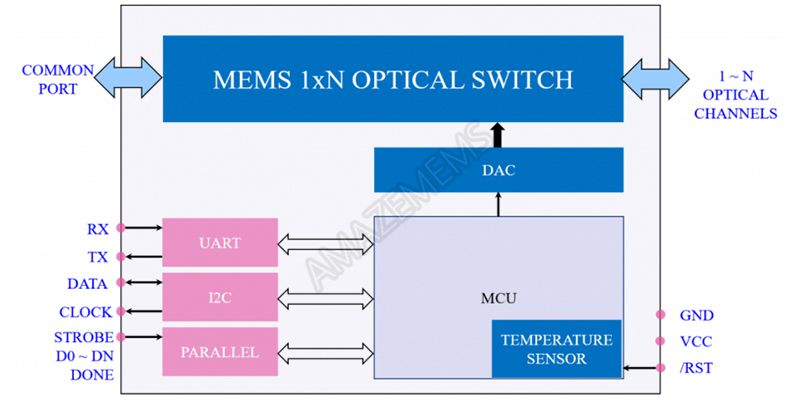

このモジュール型MEMS 1xN マルチモード光スイッチは、光通信および光ファイバーセンシングなどの用途に向けた光デバイスです。 マイクロエレクトロメカニカルシステム(MEMS)技術に基づくこの光スイッチは、1本の入力ファイバーと最大32本の出力ファイバーに自動接続することができます。ポート数は1×2から1×32まで構成により、幅広い光ネットワーキングのニーズに対応する汎用性の高いソリューションです。
- 実績のあるMEMSの耐久性と信頼性
- コンパクトなサイズ
- 高速スイッチング
- Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠
- リモートファイバー監視(OTDR または OCM を使用)
- 光ネットワークにおける光ルーティング
- ファイバーセンシング
- 測定リソースの共有
- 光ネットワークの保護と修復
パラメータ | 単位 | 詳細 | |
波長 | nm | 8:850 only 9:980 only 13:1290 ~ 1330 15:1525 ~ 1568 | |
テスト波長 | nm | 850 / 980 / 1310 / 1550 | |
挿入損失 | 1 x 8 | dB | ≤ 1.0, 標準 0.6 |
1 x 16 | ≤ 1.2, 標準 0.8 | ||
1 x 24 | ≤ 1.4, 標準 1.0 | ||
1 x 32 / 48 / 64 | ≤ 2.2, 標準 1.4 | ||
1 x 128 | ≤ 2.4, 標準 1.6 | ||
1 x 256 | ≤ 2.6, 標準 1.8 | ||
1 x 576 | ≤ 2.8, 標準 2.0 | ||
反射減衰量 | dB | ≥ 45 | |
再現性 | dB | ≤ 0.1 | |
クロストーク | dB | ≥ 40 | |
PDL | 2 ≤ N ≤ 24 | dB | ≤ 0.2 |
24 < N ≤ 576 | ≤ 0.4 | ||
WDL | 2 ≤ N ≤ 24 | dB | ≤ 0.4 |
24 < N ≤ 576 | ≤ 0.8 | ||
TDL | 2 ≤ N ≤ 24 | dB | ≤ 0.3 |
24 < N ≤ 576 | ≤ 0.6 | ||
スイッチ時間 | 2 ≤ N ≤ 16 | ms | ≤ 5 |
16 < N ≤ 24 | ≤ 10 | ||
24 < N ≤ 576 | ≤ 20 | ||
耐久性 | サイクル | ≥ 1 x 109 | |
最大光パワー | mW | ≤ 500 | |
ラッチングタイプ | ノンラッチ |
