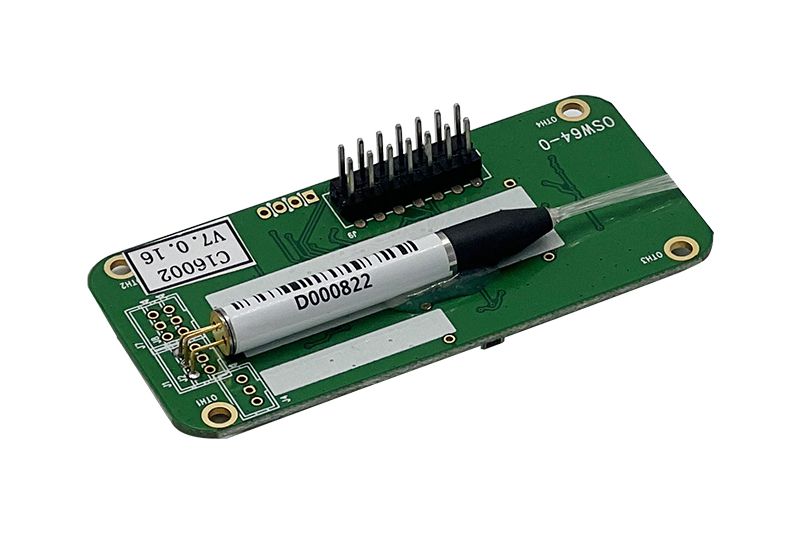

(PCB一体型)(1×2 ~1×64)

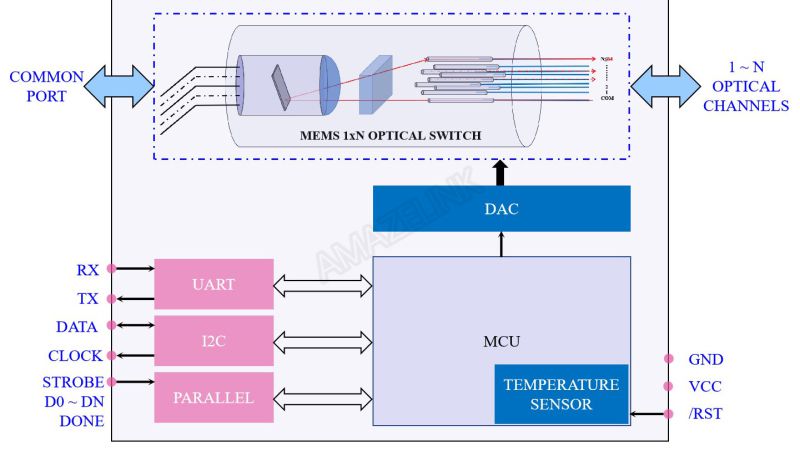

このPCB一体型MEMS 1xN光スイッチはシングルモードで、1×2から1×64のポート構成で提供されます。マイクロ電気機械システム(MEMS)技術に基づくこのMEMS光スイッチは、1本の入力ファイバーと最大N本の出力ファイバーの間でチャンネル選択が可能です。MEMSミラーは目的の出力ファイバーに光を導くために回転し、光信号の送信、リダイレクト、ブロックを可能にします。
MEMS 1xNシングルモード光スイッチは双方向にスイッチングでき、光ファイバー通信やファイバーセンシングなど幅広い用途に使用されています。MEMS光スイッチの専門メーカーであるAmazelink社は、RoHSに準拠し、Telcordia GR-1073-COREの認定を受けた様々なMEMS光スイッチを高品質かつ高信頼性で提供しています。
- 小型
- 高い信頼性と耐久性
- 高速スイッチング
- Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠
- 光通信
- ファイバーセンシング
- リモートファイバー監視(OTDR または OCM を使用)
- 光ネットワークにおける光ルーティング
- 測定リソースの共有
- 光ネットワークの保護と修復
パラメータ | 単位 | 詳細 | |
波長 | nm | 8:850 only 9:980 only 13:1290 ~ 1330 15:1525 ~ 1568 | |
テスト波長 | nm | 1310 / 1550 / 1625 or 1650 | |
挿入損失 | 1 x 2 | dB | ≤ 0.6, 標準 0.5 |
1 x 4 / 8 | ≤ 0.8, 標準 0.6 | ||
1 x 12 / 16 | ≤ 1.0, 標準 0.9 | ||
1 x 24 / 32 | ≤ 1.3, 標準 1.1 | ||
1 x 48 / 64 | ≤ 1.5, 標準 1.2 | ||
1 x 96 / 128 | ≤ 2.0, 標準 1.6 | ||
反射減衰量 | dB | ≥ 45 | |
再現性 | dB | ≤ 0.1 | |
クロストーク | dB | ≥ 40 | |
PDL | 2 < N ≤ 64 | dB | ≤ 0.2 |
64 < N ≤ 128 | ≤ 0.4 | ||
WDL | 2 < N ≤ 64 | dB | ≤ 0.3 |
64 < N ≤ 128 | ≤ 0.6 | ||
TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
16 < N ≤ 64 | ≤ 0.4 | ||
64 < N ≤ 128 | ≤ 0.7 | ||
スイッチ時間 | 2 ≤ N ≤ 16 | ms | ≤ 5 |
16 < N ≤ 64 | ≤ 10 | ||
64 < N ≤ 128 | ≤ 15 | ||
耐久性 | サイクル | ≥ 1 x 109 | |
最大光パワー | mW | ≤ 500 | |
ラッチングタイプ | ノンラッチ |
