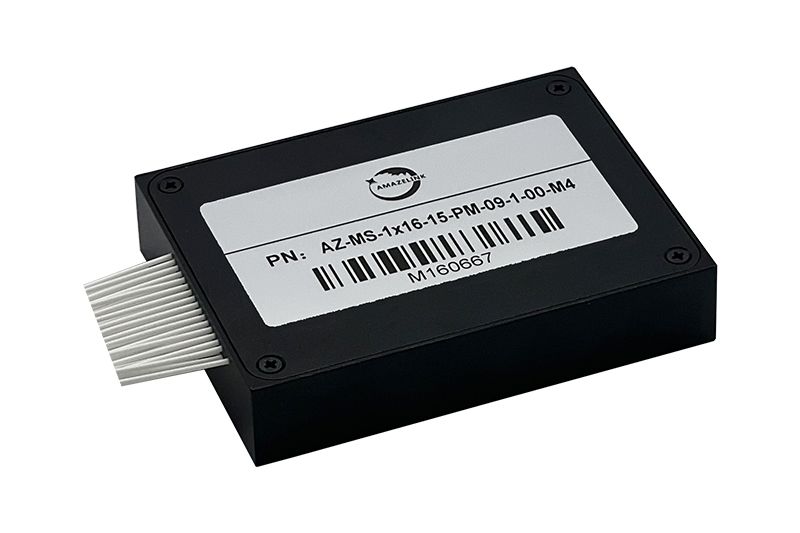

モジュール (1×2～1×16)
MEMS 1xN光スイッチモジュール(1×2 ～1×16) は、MEMS微細電気機械システムに基づいたノンラッチ偏波保持光スイッチです。 この偏波保持(PM)光スイッチは1本の入力ファイバーと最大N本の出力ファイバー間のチャンネル選択を可能にします。このPM光スイッチモジュールは、MEMSミラーの回転による光路の切替えとスイッチングを実現し、同時に光信号の偏光状態を維持します。
この偏波保持光スイッチは、双方向スイッチでもあり、Nx1セレクタとして使用できます。当社のMEMS 1xN PM光スイッチモジュールは、コンパクトなサイズ、長寿命動作、抜群な信頼性と耐久性が特徴です。
特徴
- コンパクトサイズ、取り付けやすい
- 高い信頼性と耐久性
- 高速スイッチング
- Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠
用途
- 光通信
- ファイバーセンシング
- リモートファイバー監視（OTDR または OCM を使用）
- 光ネットワークにおける光ルーティング
- 測定リソースの共有
- 光ネットワークの保護と修復

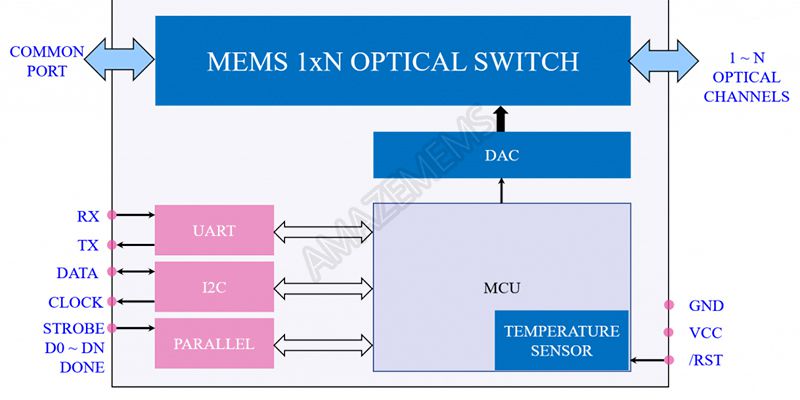

概略図
光学仕様
| パラメータ | 単位 | 詳細 | |
| 波長 | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
| テスト波長 | nm | 1310 / 1550 / 1625 または 1650 | |
| 挿入損失 | 1 x 2 | dB | ≤ 1.0, 標準 0.8 |
| 1 x 4 | ≤ 1.2, 標準 0.9 | ||
| 1 x 8 | ≤ 1.4, 標準 1.1 | ||
| 1 x 16 | ≤ 2.4, 標準 1.9 | ||
| 1 x 24 / 32 | ≤ 2.6, 標準 2.0 | ||
| 1 x 48 / 64 | ≤ 2.8, 標準 2.2 | ||
| 反射減衰量 | dB | ≥ 30 | |
| 再現性 | dB | ≤ 0.1 | |
| クロストーク | dB | ≥ 30 | |
| PDL | 2 ≤ N ≤ 8 | dB | ≤ 0.2 |
| 8 < N ≤ 64 | ≤ 0.4 | ||
| WDL | 2 ≤ N ≤ 8 | dB | ≤ 0.3 |
| 8 < N ≤ 64 | ≤ 0.6 | ||
| TDL | 2 ≤ N ≤ 8 | dB | ≤ 0.3 |
| 8 < N ≤ 64 | ≤ 0.6 | ||
| 消光比 | N ≤ 4 | dB | ≥ 18 |
| 4 < N ≤ 8 | ≥ 16 | ||
| 8 < N ≤ 64 | ≥ 15 | ||
| スイッチ時間 | 2 ≤ N ≤ 8 | ms | ≤ 5 |
| 8 < N ≤ 64 | ≤ 10 | ||
| 耐久性 | サイクル | ≥ 1 x 109 | |
| 最大光パワー | mW | ≤ 500 | |
| ラッチングタイプ | ノンラッチ | ||
