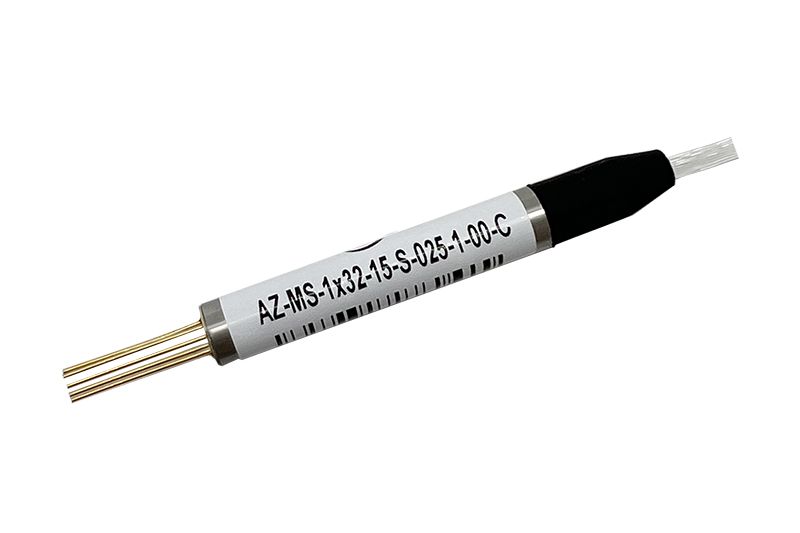

円筒型(1×17 ~1×32)
このMEMS 1xNシングルモード光スイッチは、微細電気機械システム(MEMS:Micro Electro Mechanical Systems) 技術に基づいて設計されます。小さな円筒型のパッケージ、省スペースです。1本の入力ファイバと最大N本の出力ファイバ間のチャネル選択でき、ポート構成は1×17から1×32まで利用できます。

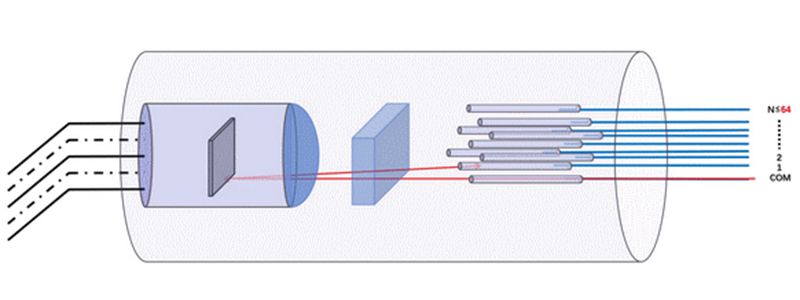

このMEMS 1xN光スイッチは、光信号の経路を切り替えために回転することができる単一のMEMSミラーを備えており、光信号を希望する経路で送信、リダイレクト、ブロックすることができる。
- 円筒型パッケージ、省スペース
- 高い信頼性と耐久性
- 高速スイッチング
- Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠
- 光通信
- ファイバーセンシング
- リモートファイバー監視(OTDR または OCM を使用)
- 光ネットワークにおける光ルーティング
- 測定リソースの共有
- 光ネットワークの保護と修復
パラメータ | 単位 | 詳細 | |
波長 | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 | |
テスト波長 | nm | 1310 / 1550 / 1625 or 1650 | |
挿入損失 | 1 x 2 | dB | ≤ 0.6, 標準 0.5 |
1 x 4 / 8 | ≤ 0.8, 標準 0.6 | ||
1 x 12 / 16 | ≤ 1.0, 標準 0.9 | ||
1 x 24 / 32 | ≤ 1.3, 標準 1.1 | ||
1 x 48 / 64 | ≤ 1.5, 標準 1.2 | ||
反射減衰量 | dB | ≥ 45 | |
再現性 | dB | ≤ 0.1 | |
クロストーク | dB | ≥ 40 | |
PDL | dB | ≤ 0.2 | |
WDL | dB | ≤ 0.3 | |
TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
16 < N ≤ 64 | ≤ 0.4 | ||
スイッチ時間 | 2 ≤ N ≤ 16 | ms | ≤ 5 |
16 < N ≤ 64 | ≤ 10 | ||
耐久性 | サイクル | ≥ 1 x 109 | |
最大光パワー | mW | ≤ 500 | |
ラッチングタイプ | ノンラッチ |
