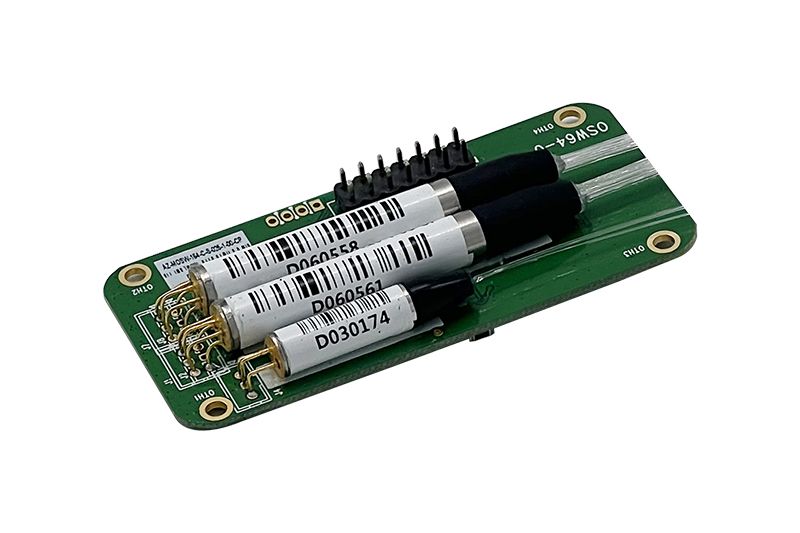

(PCB一体型)(1×2 ~1×128)

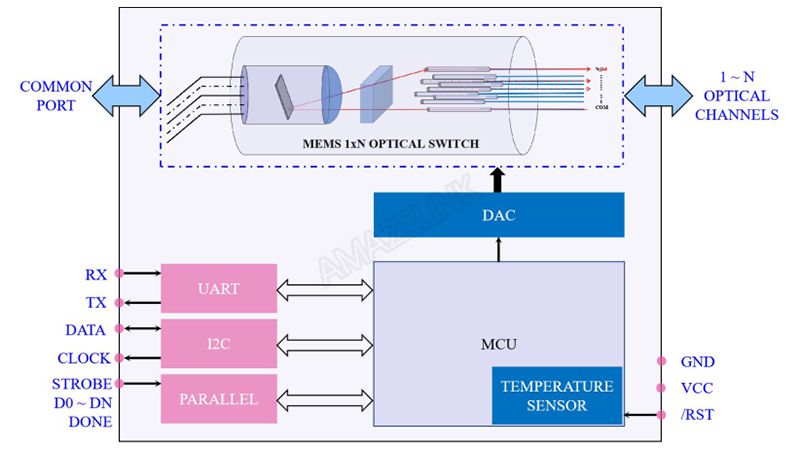

この外付けPCB付きMEMS 1xNシングルモード光スイッチは、「微小電子機械システム」(Micro-Electro-Mechanical System)技術に基づいた集積化した光スイッチです。入力ファイバーと最大N本の出力ファイバーの間でチャンネル選択が可能で、ポート構成は1×2から1×128までご用意いたします。このMEMS光スイッチは双方向タイプで、Nx1セレクタスイッチとして機能し、光ファイバ通信やファイバセンシングを含む様々な用途に適用可能です。
AmazelinkはMEMS光スイッチの専門メーカーとして、当社製品はTelcordia GR-1073-COREの認定とRoHS対応を取得済、高信頼性で製品提供をしています。
- 小型
- 高い信頼性と耐久性
- 高速スイッチング
- Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠
- 光通信
- ファイバーセンシング
- リモートファイバー監視(OTDR または OCM を使用)
- 光ネットワークにおける光ルーティング
- 測定リソースの共有
- 光ネットワークの保護と修復
パラメータ | 単位 | 詳細 | |
波長 | nm | 8:850 only 9:980 only 13:1290 ~ 1330 15:1525 ~ 1568 | |
テスト波長 | nm | 1310 / 1550 / 1625 or 1650 | |
挿入損失 | 1 x 2 | dB | ≤ 0.6, 標準 0.5 |
1 x 4 / 8 | ≤ 0.8, 標準 0.6 | ||
1 x 12 / 16 | ≤ 1.0, 標準 0.9 | ||
1 x 24 / 32 | ≤ 1.3, 標準 1.1 | ||
1 x 48 / 64 | ≤ 1.5, 標準 1.2 | ||
1 x 96 / 128 | ≤ 2.0, 標準 1.6 | ||
反射減衰量 | dB | ≥ 45 | |
再現性 | dB | ≤ 0.1 | |
クロストーク | dB | ≥ 40 | |
PDL | 2 < N ≤ 64 | dB | ≤ 0.2 |
64 < N ≤ 128 | ≤ 0.4 | ||
WDL | 2 < N ≤ 64 | dB | ≤ 0.3 |
64 < N ≤ 128 | ≤ 0.6 | ||
TDL | 2 ≤ N ≤ 16 | dB | ≤ 0.3 |
16 < N ≤ 64 | ≤ 0.4 | ||
64 < N ≤ 128 | ≤ 0.7 | ||
スイッチ時間 | 2 ≤ N ≤ 16 | ms | ≤ 5 |
16 < N ≤ 64 | ≤ 10 | ||
64 < N ≤ 128 | ≤ 15 | ||
耐久性 | サイクル | ≥ 1 x 109 | |
最大光パワー | mW | ≤ 500 | |
ラッチングタイプ | ノンラッチ |
