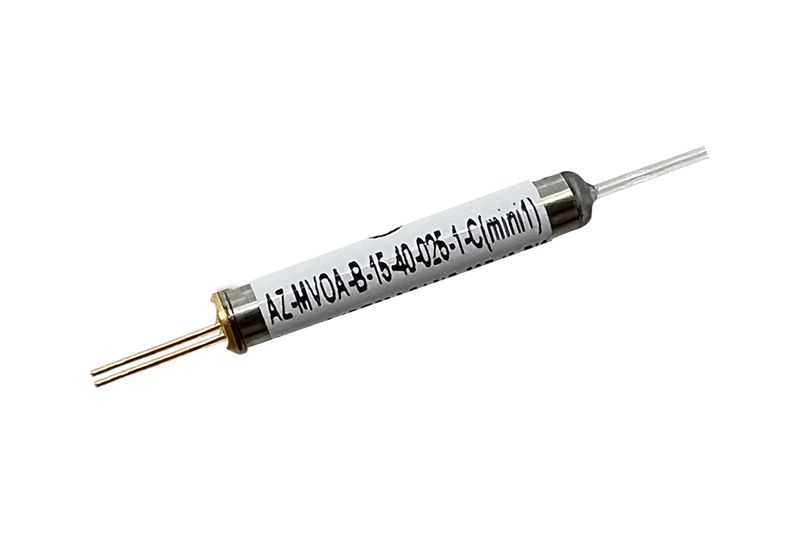

シングルモード(円筒型Ø3.5)

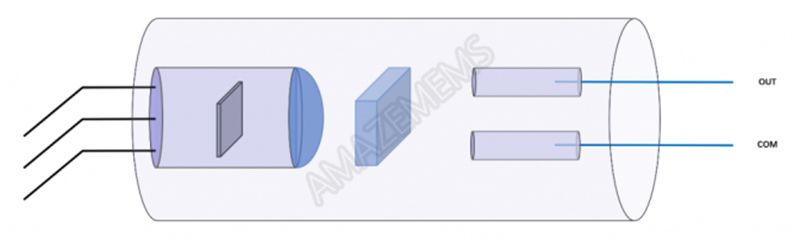

このシングルモード可変光減衰器(VOA)は実績のある微小電気機械システム(MEMS)技術に基づいたミニ型可変光アッテネータです。シリコン上に可動ミラーを備えたMEMSチップによってネットワーク内の電力を遠隔制御することができます。デバイスに印加される電圧がミラーの傾斜角度を制御し、所望の減衰を実現します。
- 実績のあるMEMSの耐久性と信頼性
- コンパクトなサイズ
- Telcordia(テルコーディア)規格GR-1073-COREとRoHSに準拠
- 直接電圧制御
- OADM、マルチプレクサ/DMUX、バンドイコライザ、チャネルイコライザにおけるパワーバランス
- EDFA(エルビウム添加ファイバー増幅器) のゲインチルト制御
パラメータ | 単位 | 詳細 |
波長 | nm | 13:1290 ~ 1330 15:1525 ~ 1568 16:1600 ~ 1650 |
テスト波長 | nm | 1310 / 1550 / 1625 |
減衰タイプ | ブライトタイプ/ダークタイプ | |
減衰範囲 | dB | 0 ~ 40 |
減衰分解能 | 連続 | |
再現性 | dB | ≤ 0.1 |
挿入損失 | dB | ≤ 0.8 |
PDL | dB | ≤ 0.3 |
WDL | dB | ≤ 1.0 |
≤ 0.5 | ||
リターンロス | dB | ≥ 50 |
耐久性 | サイクル | ≥ 1 x 109 |
最大光パワー | mW | ≤ 500 |
ラッチングタイプ | ノンラッチ |
